家庭用ガスエンジンコージェネレーションユニットエコウィル
エコウィルについて
エコウィルは、マイホーム発電のできる給湯暖房システム。
発電の際の排熱を有効に活用し、その熱を給湯、暖房に利用します。
快適性、省エネ性、その全てを、エコウィルが夢のマイホームへお届けします。
エコウィルなら、エネルギー利用率を83(92)%にアップ!
発電時の排熱を給湯や暖房に利用できる家庭用ガスコージェネレーションシステム「エコウィル」。エネルギー利用率は83%と、従来の電気供給システムに比べて2倍以上のエネルギー効率を実現しました。(( )内の数値は低位発熱量基準(LHV)※)
(出典:エネルギーの使用の合理化に関する法律)
※高位発熱量基準[HHV]:燃料ガスを完全に燃焼させた時に生成する水蒸気の凝縮潜熱を発熱量に含めた熱量
※低位発熱量基準[LHV]:燃料ガスを完全に燃焼させた時に水蒸気の凝縮潜熱を差し引いた発熱量
※( )内の数値は低位発熱量基準[LHV]になります ※出典:エネルギーの使用の合理化に関する法律
エコウィルの快適性 ~エコウィルで家中が快適に変わる~
自宅で発電することにより、ご家庭の電気の約4~5割程度と、暖房、給湯などの熱負荷の大半をまかなえます。
憧れの床暖房や浴室暖房乾燥機、さらには便利な全自動ぶろまで。
まるで夢のような快適な暮らしを、エコウィルがお届けします。
リビング(寝室・子供部屋)
ガス温水床暖房
足元からのふく射熱でお部屋全体ポッカポカ。仕上げ材はフローリング仕上げ、畳仕上げ、カーペット仕上げなど、さまざまなバリエーションからお部屋の雰囲気やお好みに合わせて選べます。
ガス温水ルームヒーター
熱源機から送られてくる温水をマイルドな温風に変えるので、のどや、お肌にもやさしい。室内に湿気を放出しないので、結露の発生を抑えます。
照明・パソコン・テレビ
エコウィルで発電した電気は、ご家庭の電気製品に使うことができます。
キッチン
給湯
毎日の洗い物にも大助かりの、パワフル給湯を実現します。
ガス温水床暖房
場所をとらない、風をおこさないふく射暖房。冷え込みの厳しい冬の日も、足元をポカポカに暖めます。
バスルーム
全自動ぶろ
お湯はりも足し湯・追いだきもすべておまかせ。どんな時間に入浴しても、いつでも一番ぶろ気分を満喫できます。
シャワー
発電の排熱でおトクなお湯をたっぷり使えます。従来の電気温水器などの貯湯式とちがい、2階への給湯もパワフルです。
浴室暖房乾燥機
冬の一番ぶろも浴室はポカポカ。パワフルな乾燥機能で雨でも夜でも、お洗濯物をふっくら乾かします。
ミスト機能付 浴室暖房乾燥機
ご家庭のおふろでいつでも本格的なミストサウナがお楽しみいただけます。
サニタリー
給湯
ガスならではのパワフル給湯。冬場のキッチンとの同時使用でも、たっぷりお湯が使えます。
脱衣室暖房機
これまでどうしても我慢するしかなかった冬の脱衣室の寒さを解消します。
ガス温水パネルヒーター
風をおこさないマイルドなふく射暖房。
省スペース設計なのでトイレや洗面所などにも最適です。
学習機能
1日の発電と排熱利用パターン
エコウィルは、電気やお湯・暖房を多く使う時間帯に運転するので効率的です。
電力使用量と発電量
エコウィル停止時も、電気不足の心配なし。
エコウィル停止時や発電量以上の電力を使用した場合は、電力会社からの電気を使うので、電気不足の心配はありません。
給湯・暖房使用量、排熱量と利用量
エコウィル停止時も、お湯不足の心配なし。
突然の来客時や多量のお湯を使ったときにも、補助熱源機で瞬間的にお湯をつくるので、タンクのお湯がなくなっても湯切れの心配がありません。
エコウィルの学習機能
必要な時に必要な分だけつくるから省エネ。エコウィルが自ら学んで、自動で発電します。
エコウィルの発電パターン
各ご家庭の電気・給湯・暖房使用の多い時間帯を中心に、エコウィルは運転を行います。それにより、電力(1kWh)や熱(2.5kWh)をムダなく使うことで、高い省エネルギー性・経済性を実現します。また、学習機能により計算した過去のデータから予測し、自動で運転を行います。
学習機能による自動運転のしくみ
ボタン1つで、ラクラク省エネ
リモコンの画面と音声に従ってピッピッピッとセットしていくだけで、ご家庭にあわせた省エネルギー運転が行えます。もちろん操作は簡単。ボタン1つで理想的な省エネを実現することができます。
見やすく、見たくなる!エネルックリモコン
直感的にわかりやすく操作をアドバイス
十字キーによる直感的な操作に加え、台所リモコンでも、浴室リモコンでも、音楽プレイヤーを差し込んで、手軽に好きな音楽を楽しめる機能付き。
※ インターホン付きマルチリモコンのみの機能です。
※ 別途音楽プレーヤーが必須です。
毎日の節約がひと目でわかる!エネルック機能
目標金額と比較状況を表示
“エネるっくん”が設定した目標金額に対してどれくらい節約できているかを教えてくれます。
現在の使用状況を表示
ガス・電気の使用状況や発電・売電などの情報を図でわかりやすく表示します。
今月の光熱費をチェック!
光熱費のほかに買電・売電料金、ガス代、水道代など、項目ごとに細かくチェックできます。
我が家のエコをひと目でチェック!
CO2削減指数や排熱利用の数値が表示され、環境への貢献をひと目で確認することができます。
自動運転モードなら、ライフスタイルに合わせて稼働します
例えば…朝 「電気予報」
発電予定の時間帯を確認することができます。電気予報に合わせれば、エコウィルのおトクな電気が使えます。
※ 明日の電気予報も確認できます。
例えば…夜 「発電量」
1日の発電量を確認。電気単価を登録しておけば金額での確認も可能です。1ヶ月間の発電量を確認すればエコウィルの1ヶ月の発電量を知ることができます。
例えば…午後 「ふろ予報」「発電中」
エンジンの排熱を使っておふろが沸かせる時間帯を確認。予報時刻に合わせれば、エコウィルのおトクなお湯で、お湯がはれます。
エンジンの排熱を利用して沸かしたお湯が、どれだけ貯まっているか確認できます。
光熱費比較
購入電力量比較
【試算条件】※ 当社シミュレーションによる算出
- 想定:戸建住宅4人家族(150m2、新築)
- 使用機器:
「エコジョーズ」:潜熱回収型給湯暖房熱源機、ガス温水式床暖房(LD)、ガス温水式浴室暖房乾燥機(ミスト機能付)、ガスコンロ、LD以外の冷暖房は電気エアコンを使用
「エコウィル」:家庭用ガス発電・給湯暖房システム、ガス温水式床暖房(LD)、ガス温水式浴室暖房乾燥機(ミスト機能付)、ガスコンロ、LD以外の冷暖房は電気エアコンを使用 - 適用料金:
ガス・電気とも2015年10月現在の単位料金です(ガス:北陸ガス(45メガジュール地区)、電気:東北電力) ※原料費調整を含んでいます
「エコジョーズ」:家庭用セントラルヒーティング契約 従量電灯B 50A
「エコウィル」:家庭用コージェネレーションシステム契約 従量電灯B 50A
※使用条件により、数値は異なります。ランニングコストは試算月により結果が異なります。詳しくは、弊社までご相談ください。
エコウィルは10年間のフルメンテナンスサポート
※ お客様の故意、または過失による故障と判断される場合は、修理費用が有償となる場合があります。その他、保証範囲、サービス内容については、北陸ガスにお問い合わせください。
メンテナンスについて
- 「エコウィル」と一緒にご購入されたTESや、床暖房、浴室暖房乾燥機、温水エアコン、ファンコンベクターなどの温水端末機器、温水端末機器に付帯するリモコン、配管及び配線の不具合につきましては、トータルサポートの対象外となりますので、ご了承下さい。
- 「エコウィル」のトータルサポート期間は、
(1) サポート開始から10年間経過したとき
(2) 運転時間が20,000時間に到達したとき
のいずれか早い時期までとさせていただきます。 - トータルサポート期間の定期点検は、原則として3年または6,000時間のいずれか早い方ごとに実施いたしますが、定期点検とは別に原則としてサービス開始日より1年後を目安に運転状況などの確認にお伺いいたします。
太陽光発電との「ダブル発電」で より環境にやさしく経済的。
天然ガスを利用するのでとてもクリーン
天然ガスは石油など他の化石燃料にくらべ最もクリーンで、国も普及を進めているエネルギーです。
使う場所で発電するので合理的
エコウィルはパイプラインによる輸送で搬送ロスのない天然ガスを活用します。オンサイト発電(使用する場所で発電)なので発電時の排熱を有効利用できる非常に効率の高いシステムです。
太陽光を利用するのでとてもクリーン
太陽光発電は太陽エネルギーをそのまま電気に変換するのでとてもクリーンなエネルギーです。
使う場所で発電するので合理的
太陽光発電は、使う場所で発電するので、送電ロスが無い、合理的なシステムです。

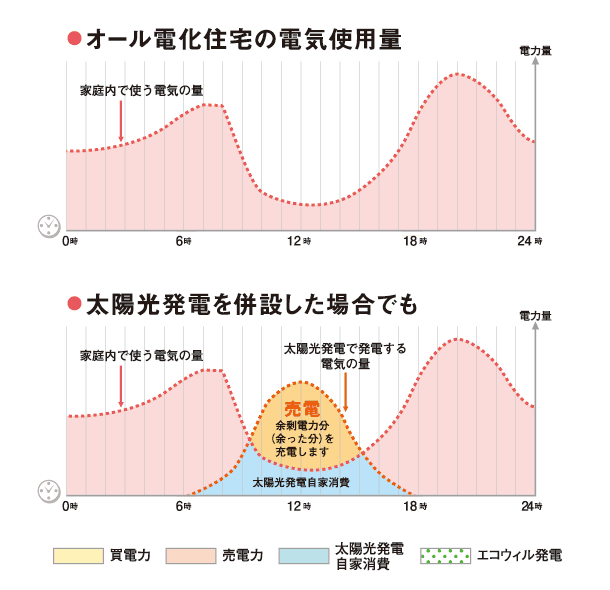

1日の電気使用量と発電イメージ
「オール電化×太陽光発電」だと
オール電化住宅にすると、家庭の電気使用量はぐんと増えます。
全てを電気でまかなうオール電化は、電気使用量も必然的に多くなってしまいます。そのため、太陽光発電による余った電力も少なく、売電のメリットも小さくなってしまいます。
「エコウィル×太陽光発電」にすると
エコウィルにすると、家庭の電気使用量がかなり抑えられます。
「エコウィル×太陽光発電」は電気とガスをベストミックスさせることにより、電気使用量を抑えています。また、W電力なので余剰電力も多く、売電によるメリットも期待できます。
Q&A
- Q01.【発電】エコウィルは家で使う電気をどのくらいまかなえますか?
- Q02.【発電】停電してもエコウィルの電気が使えるの?
- Q03.【設置】今住んでいる家にも設置できるの?
- Q04.【設置】集合住宅にも設置できるの?
- Q05.【使用】貯湯式だけど湯切れの心配はないの?
- Q06.【使用】ガスエンジン発電ユニットの運転音はどれくらい?
- Q07.【使用】暖房に使ったお湯と給湯用のお湯はまざらないの?
- Q01.【発電】エコウィルは家で使う電気をどのくらいまかなえますか?
- エコウィルはご家庭の年間電気使用量の4~5割程度をまかないます。1日で使うお湯や暖房の使用量を予測し、時間帯を考えて0.7kW~1kWの発電を行います。運転していない時間帯や不足するときは電力会社の電気を使います。
※ エコウィルで発電した電気と電力会社の電気を合わせて使うため、電力会社への申請や、お客さまの立ち会いのもとで電力会社の確認などの手続きが必要です。
- Q02.【発電】停電してもエコウィルの電気が使えるの?
- エコウィルは、停電時に自動停止するのでご利用いただけません。
ただし、平成24年12月25日に発売を開始いたしましたエコウィルプラスは、停電時自立運転機能がついていますので、停電時に簡単な手順で自立運転し、ご家庭内に予め設置した停電時専用コンセントより、エコウィルプラスで発電した電気を使用することが出来ます。
- Q03.【設置】今住んでいる家にも設置できるの?
- 設置スペースや配管、配線経路を確保できれば設置できます。その際、分電盤の取替等の工事が必要です。
エコウィルは発電時に発生する排熱を給湯や暖房に使いますので、ガス温水床暖房「はやわざ」やガス温水浴室暖房乾燥機「バス暖」を同時に設置されることをおすすめします。
詳しくは販売店にご相談ください。
- Q04.【設置】集合住宅にも設置できるの?
- エコウィルは戸建住宅用です。
- Q05.【使用】貯湯式だけど湯切れの心配はないの?
- 24号の給湯能力をもった補助熱源機があるため、湯切れの心配はありません。
- Q06.【使用】ガスエンジン発電ユニットの運転音はどれくらい?
- ガスエンジン発電ユニットの運転音は43dB(A)で、静かな住宅地の昼間と同じ程度です。
- Q07.【使用】暖房に使ったお湯と給湯用のお湯はまざらないの?
- 暖房、給湯、追いだきはすべて回路が別になっていますので、お湯が混ざり合うことはありません。
GEH-1015ARS-K + GFT-C11ARS-AWQ
ガスエンジン発電ユニット
(GEH-1015ARS-K)
寸法(mm):高さ750×幅580×奥行298
排熱利用給湯暖房ユニット
(GFT-C11ARS-AWQ)
寸法(mm):高さ1,690×幅720×奥行300
希望小売価格(税込)
本体 (GEH-1015ARS-K + GFT-C11ARS-AWQ) |
799,200円 |
---|---|
税抜:740,000円 |
ガスエンジン発電ユニット
GEH- 1015ARS-K | |
---|---|
発電出力 | 定格1.0kW(0.7~1.0kW負荷追従) |
排熱出力 | 2.5kW(定格1.0kW発電時) |
電気方式 | 単相3線式100/200V(50HZ/60HZ) |
効率 | 発電26.3%・総合効率92.0%(低位発熱量基準) |
ガスの種類 | 都市ガス13A用 |
最大ガス消費量 | 4.21kW(3,620kcal/h) |
外形寸法(mm) | 高さ750×幅580×奥行298 |
質量 | 71kg(運転時約73kg) |
騒音値※1 | 43dB(A) |
エンジン型式 | 4サイクル単気筒OHV |
エンジン総排気量 | 163cc(排気)/110cc(吸気) |
エンジン定格回転数 | 1,950rpm |
耐久性※2 | 2万時間または10年※いずれか早い方 |
定期点検※3 | 周期6,000時間毎または3年毎に1回 |
排熱利用給湯暖房ユニット
GFT-C11ARS-AWQ | ||
---|---|---|
貯湯温度 | 約75℃ | |
貯湯タンク容量 | 90l | |
給湯 | 能力 | 24号 |
減圧弁圧力 | 370kPa(3.78kgf/cm2) | |
追いだき | 能力 | 12.0kW(10,300kcal/h) |
暖房 | 能力 | 17.4kW(15,000kcal/h) |
電気方式 | AC100V(50HZ/60HZ) | |
ガスの種類 | 都市ガス13A用 | |
最大ガス消費量 | 50.0kW(43,000kcal/h)※4 | |
外形寸法(mm) | 高さ1,690×幅720×奥行300 | |
質量(満水時) | 約83kg(約178kg) | |
騒音値※1 | 48dB(A) <暖房単独時 45dB(A)> |
- ※1 騒音値はGHPのJIS試験方法による無響室における測定値です。
- ※2 耐久性とは、当社が定めた定期点検を行った場合の設計耐久時間(年数)のいずれか早い方です。
- ※3 当システムの発電には「ガスエンジン」を使用していますので、一定期間ごと(6,000時間または3年のいずれか早い方)で定期点検が必要です。点検・整備を行わない場合は、6,200時間経過でガスエンジン発電ユニットの運転が停止します。
- ※4 「最大ガス消費量」は都市ガス13Aを基に表示しています。
GEH-1011ARS-KB + GFT-C11ARS-AWQ
ガスエンジン発電ユニット
(GEH-1011ARS-KB)
寸法(mm):高さ750×幅580×奥行298
排熱利用給湯暖房ユニット
(GFT-C11ARS-AWQ)
寸法(mm):高さ1,690×幅720×奥行300
希望小売価格(税込)
本体 (GEH-1011ARS-KB + GFT-C11ARS-AWQ) |
1,004,400円 |
---|---|
税抜:930,000円 |
ガスエンジン発電ユニット
GEH-1011ARS-KB | |
---|---|
発電出力 | 系統連系時:1.0kW 自立運転時:0.98kVA |
排熱出力 | 2.50kW |
電気方式 | 単相3線AC200/100V |
効率 | 発電:26.3%、総合92.0%(LHV基準) |
ガスの種類 | 都市ガス13A用 |
最大ガス消費量※1 | 4.21kW(3,620kcal/h) |
外形寸法(mm) | 高さ750×幅580×奥行298 |
質量 | 約76kg(運転時約78kg) |
騒音値※2 | 43dB(A) |
エンジン型式 | 水冷4サイクル単気筒OHV |
エンジン総排気量 | 163cc |
エンジン定格回転数 | 1,950rpm |
定期点検※3 | 6,000時間毎または3年毎に1回 |
排熱利用給湯暖房ユニット
GFT-C11ARS-AWQ | ||
---|---|---|
貯湯温度 | 約75℃ | |
貯湯タンク容量 | 90l | |
給湯 | 能力 | 24号 |
減圧弁圧力 | 370kPa(3.78kgf/cm2) | |
追いだき | 能力 | 12.0kW(10,300kcal/h) |
暖房 | 能力 | 17.4kW(15,000kcal/h) |
ガスの種類 | 都市ガス13A用 | |
最大ガス消費量 | 50.0kW(43,000kcal/h)※1 | |
外形寸法(mm) | 高さ1,690×幅720×奥行300 | |
質量 | 約83kg(運転時約178kg) | |
騒音値※2 | 48dB(A) <暖房単独時 45dB(A)> |
- ※1 「最大ガス消費量」は熱量45MJ/m3(10,750kcal/m3)の13Aガスを基に表示しています。
- ※2 運転音は、実際に据付した状態では騒音や反響等の影響を受けます。
- ※3 当システムの発電には「ガスエンジン」を使用していますので、一定時間ごと(6,000時間または3年のいずれか早い方)で定期点検が必要です。
点検・整備を行わない場合は、6,200時間経過でガスエンジン発電ユニットの運転が停止します。

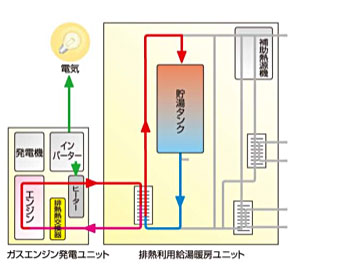

運転の仕組み
ガスエンジンで発電機を回して電気をつくり、エンジンの冷却水と排気から熱を回収し、給湯や暖房に利用します。
給湯
貯湯時
発電時のエンジンの冷却熱と排気の熱でお湯をつくって貯湯タンクに貯めます。
給湯時
貯湯タンクのお湯を給湯に使います。貯湯タンクの中の湯温が下がったら補助熱源機が貯湯タンクから出るお湯を加熱します。
暖房
発電時のエンジン排熱で暖房温水を加熱します。暖房の温度が低いときは、補助熱源機で加熱。
※ 貯湯タンクに熱が貯まっている場合は貯湯タンクの熱も利用します。
ふろ追い焚き
発電時のエンジン排熱と補助熱源機で、おふろの冷めたお湯をあたためます。
